Zawory zwrotne klapowe

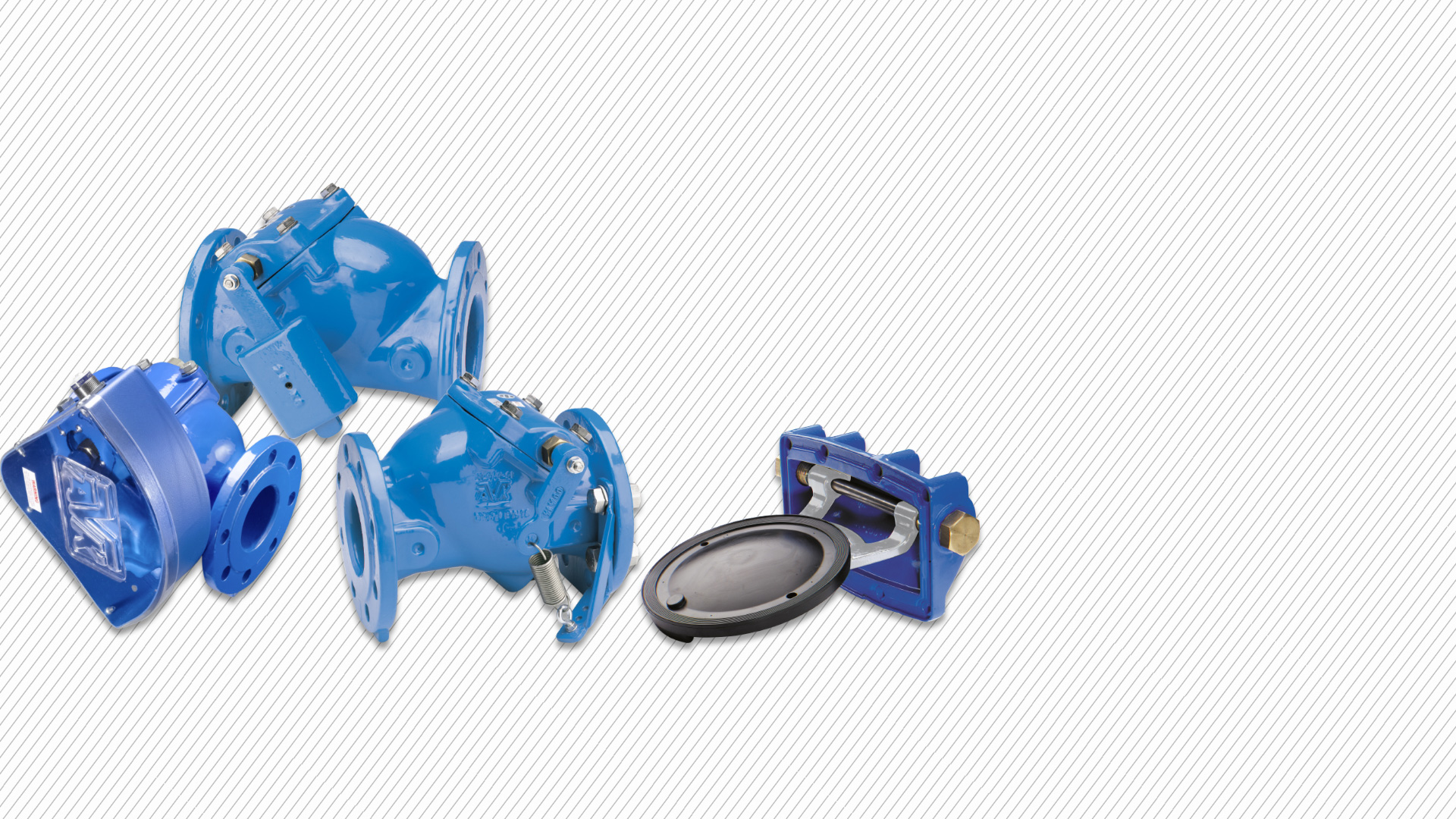

AVK oferuje zawory zwrotne klapowe w średnicach DN 50-600 z dźwignią i obciążnikiem, dźwignią i sprężyną lub z zamkniętymi tulejami. Zawory zwrotne klapowe AVK posiadają bardzo łatwy dostęp w celu konserwacji i mogą być instalowane zarówno w pozycji poziomej jak i pionowej.
Czym jest zawór zwrotny klapowy?
Zawór zwrotny klapowy jest zamontowany z dyskiem, który porusza się na zawiasach lub wale. Dysk wychyla się z gniazda, aby umożliwić przepływ do przodu, a gdy przepływ jest zatrzymany, dysk wychyla się z powrotem do gniazda, aby zablokować przepływ wsteczny. Ciężar dysku i przepływ powrotny mają wpływ na charakterystykę odcinania zaworu.

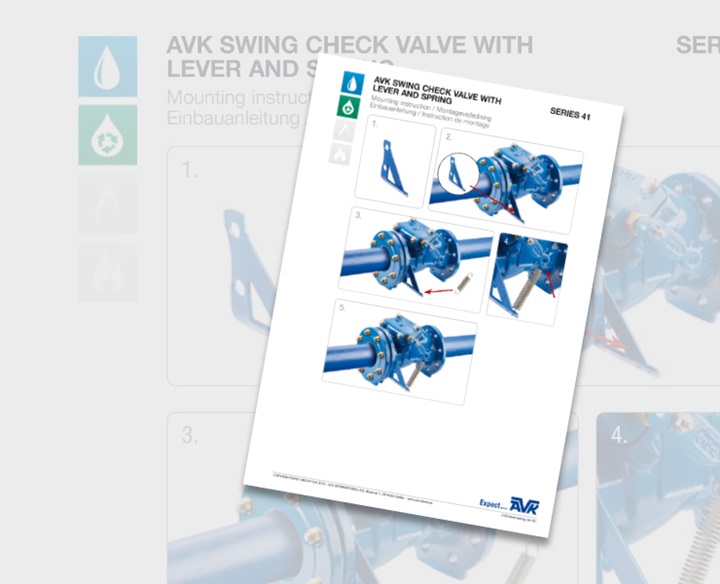

Często dźwignia i obciążnik lub dźwignia i sprężyna są montowane w celu osiągnięcia optymalnej wydajności. Zawory zwrotne klapowe z dźwignią i obciążnikiem są odpowiednie do instalacji o zwiększonym ryzyku uderzeń hydraulicznych przy standardowych prędkościach medium. Zawory zwrotne klapowe z dźwignią i sprężyną zewnętrzną są odpowiednie dla wysokiego ciśnienia oraz niewystarczającego ciśnienia zwrotnego i wysokich prędkości przepływu.
Ważne jest, aby pamiętać, że przy instalacji zaworu zwrotnego klapowego nie jest on całkowicie bezobsługowy, ponieważ dysk musi być raz na jakiś czas konserwowany. Ponadto często montowana jest dźwignia umożliwiająca wizualną kontrolę. Dlatego też zawory zwrotne klapowe są często instalowane tam, gdzie obecny jest personel do obsługi.
Zawory zwrotne klapowe AVK
Zawory zwrotne klapowe AVK są zaprojektowane z naciskiem na łatwy dostęp do konserwacji. Po odkręceniu kilku śrub można zdjąć pokrywę, w tym zawias i dysk, i przeprowadzić konserwację.
Lekki dysk z gumy EPDM z uszczelką wargową i wkładką stalową wymaga minimalnej siły do otwarcia i zamknięcia zaworu. Dysk jest zamontowany w nylonowej tulei, co pozwala na jego lekkie poruszanie się zarówno w poziomie jak i w pionie, aby całkowicie szczelnie zamknąć go również w przypadku drobnych zanieczyszczeń w gnieździe. Siedzisko jest ustawione pod kątem 20°, co zapewnia szczelność nawet przy niskim nacisku dysku. Zawias wykonany jest ze stali kwasoodpornej i jest mocno dokręcony do wału śrubami w celu wyeliminowania luzu, a tym samym zapewnienia trwałości. W przypadku ograniczonej przestrzeni zawias może być umieszczony w pozycji odwróconej.

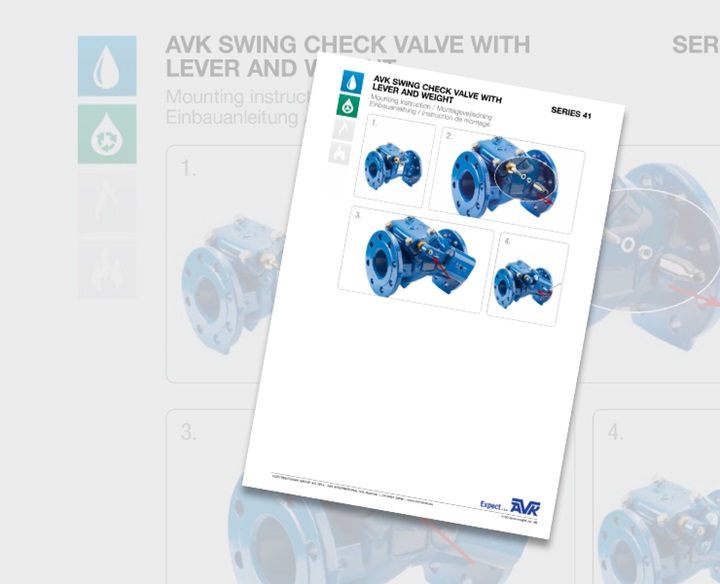

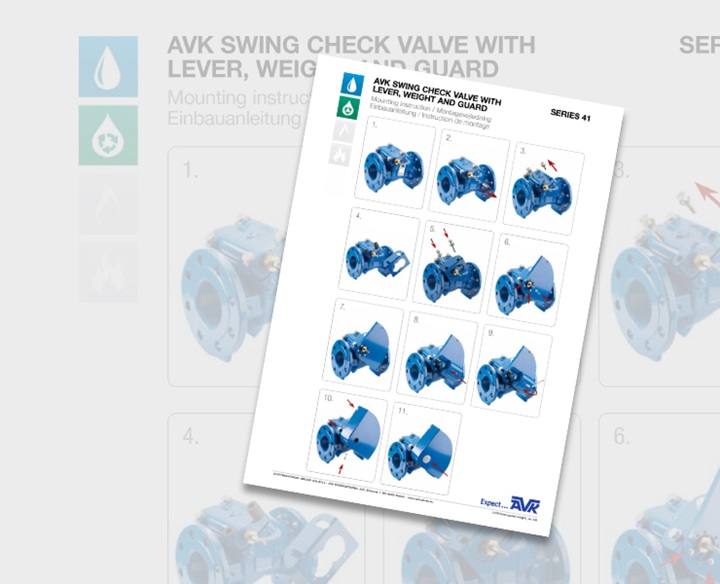

W przypadku montażu z dźwignią i obciążnikiem, zawory zwrotne klapowe w małych średnicach dają możliwość zalewania poprzez możliwość operowania ręcznie dźwignią. Ciężar jest regulowany na dźwigni w celu uzyskania miękkiego zamykania, jak również optymalnej prędkości zamykania, aby zapobiec uderzeniu. Dodatkowym zabezpieczeniem jest osłona dźwigni i obciążnika, ponieważ eliminuje ryzyko obrażeń. Osłona jest dostępna z wyłącznikami krańcowymi do zdalnego monitorowania.
Zawory zwrotne klapowe AVK dostępne są w wersji z dyskiem pokrytym gumą EPDM w DN 50-300 oraz w wersji z metal-metal w DN 350-600.
Charakterystyka produktu
- konstrukcja pokrywy / dysku zapewnia łatwy dostęp do konserwacji
- dysk z wkładką stalową jest w pełni wulkanizowany gumą EPDM (do DN 300), co zapewnia optymalne uszczelnienie
- uszczelnienie warg na dysku zapewnia szczelność
- lekki dysk wymaga minimalnej siły do otwarcia i zamknięcia zaworu
- dysk jest w stanie poruszać się lekko zarówno w poziomie jak i w pionie, aby całkowicie szczelnie zamknąć
- zawias dokręcany do wałka śrubami w celu wyeliminowania luzu, a tym samym zapewnienia trwałości

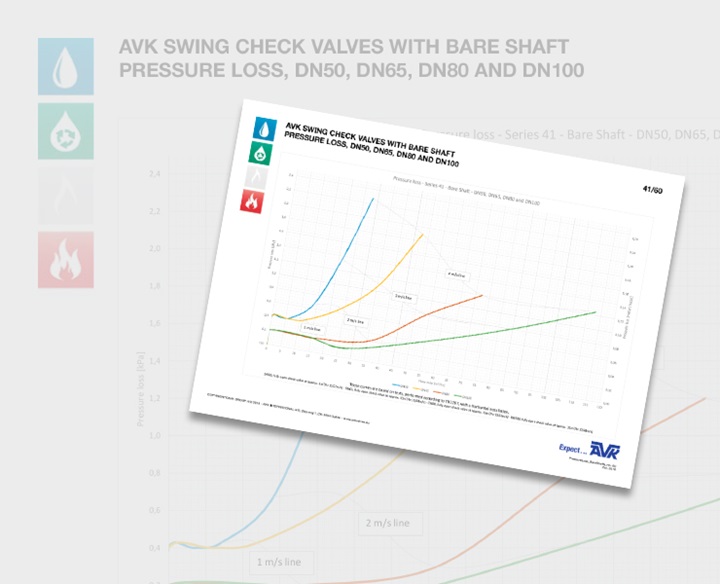

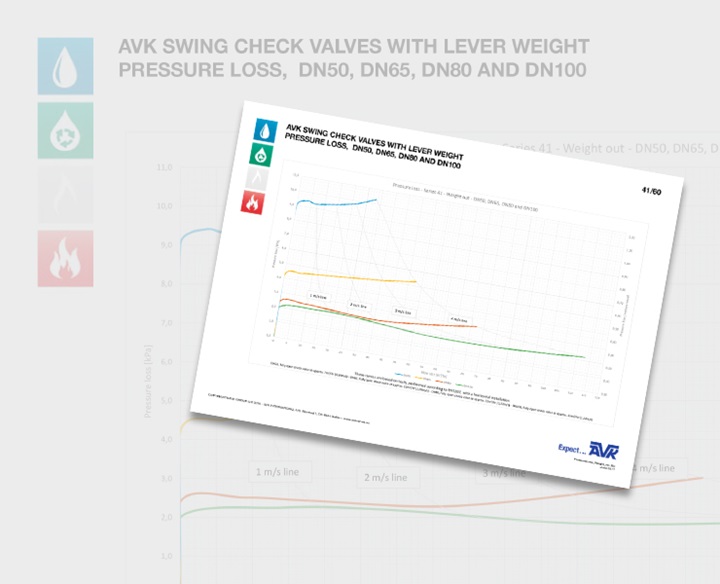

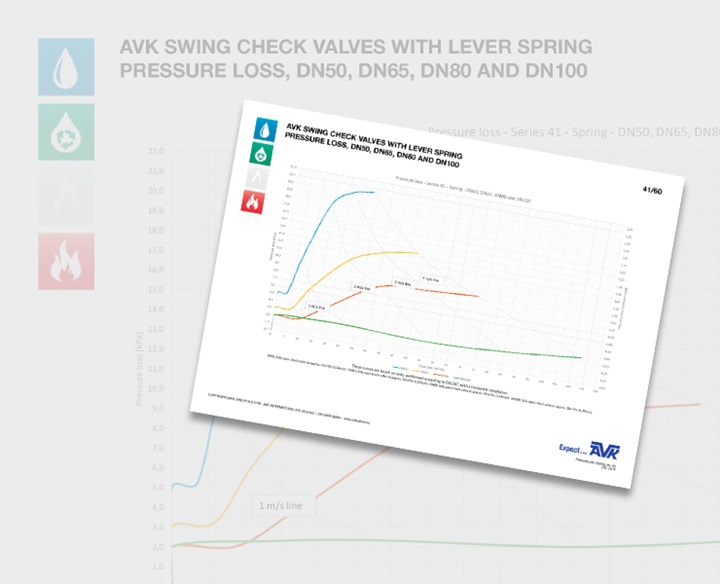

- pełny przelot zapewnia niską stratę ciśnienia
- powłoka epoksydowa zgodnie z DIN 30677-2
