Zawory regulacyjne AVK to bezpieczny wybór

Unikalne cechy konstrukcyjne zaworów regulacyjnych AVK

Zawory regulacyjne AVK to bezpieczny wybór oferujący dokładną regulację, łatwą konserwację i długą żywotność:

- wszystkie niepowlekane części metalowe ze stali kwasoodpornej 1.4401 w standardzie

- powłoka epoksydowa z atestem GSK (300 mikronów)

- mieszanki gumowe zatwierdzone przez AVK do wody pitnej

- modułowy system pilotowy umożliwia łatwe dopasowanie do innych zastosowań bez konieczności wymiany zaworu

- regulacja prędkości dla pełnej kontroli

- paraboliczny kształt wtyczki regulującej ogranicza jego gwałtowny ruch przy niskich otwarciach,

- duża przepona zapewnia szybką reakcję na drobne zmiany ciśnienia

- uniesione siedzisko w celu uniknięcia uszkodzeń na skutek kawitacji

Zawór regulacyjny z opatentowanym modułowym systemem pilotowym

Modułowa konstrukcja z wymiennymi częściami zapewnia dużą elastyczność, ponieważ system pilotowy można łatwo zmienić w celu dopasowania do innych lub wielu zastosowań bez konieczności wymiany zaworu. System pilota składa się z trzech głównych komponentów:

Blok rozdzielczy (1) łączy system pilotowy z zaworem głównym. Jako unikalną cechę oferuje regulację prędkości regulacji dla pełnej kontroli, łatwą regulację przy użyciu standardowego oprzyrządowania i dającą pełną kontrolę np. w sytuacjach, w których może wystąpić uderzenie hydrauliczne.

Filtr (2) ma dużą pojemność i jest łatwy w utrzymaniu. W przypadku korzystania z opcjonalnego zaworu spłukującego zapewnia on również łatwy dostęp do czyszczenia podczas pracy zaworu.

Blok sterowania hydraulicznego (3) można skonfigurować do różnych zastosowań. Charakteryzuje się łatwą ręczną regulacją odciążonego zaworu pilotowego, który umożliwia bardzo precyzyjne ustawienia.

Zawór został zaprojektowany przy użyciu części ze standardowymi gwintami, co zapewnia łatwe zaopatrzenie w części zamienne, a także łatwy montaż przy użyciu standardowych narzędzi. Wszystkie części metalowe są ze stali kwasoodpornej 1.4401.

Wysokiej jakości materiały

Korpus i pokrywa są wykonane z żeliwa sferoidalnego z powłoką epoksydową zatwierdzoną przez GSK. Przepona jest produkowana przez AVK GUMMI z gumy EPDM dopuszczonej do wody pitnej ze wzmocnieniem z poliamidu. Wszystkie niepowlekane elementy wewnętrzne są wykonane ze stali kwasoodpornej 1.4401, a wszystkie materiały posiadają aprobatę WRAS.

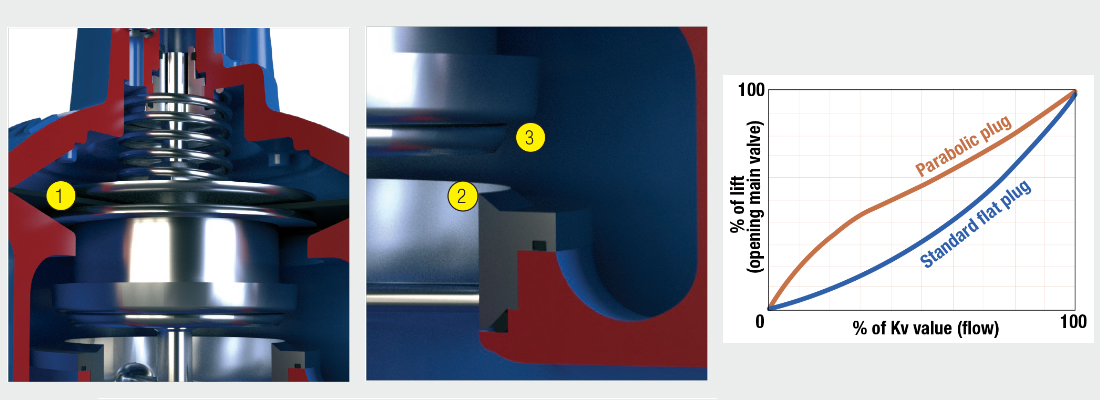

Konstrukcja z dużą przeponą (1) zapewnia szybką reakcję na zmiany ciśnienia. Podparcie poniżej przepony zapewnia mniejsze naprężenia w pobliżu pozycji zamkniętej.

Podniesiona konstrukcja siedziska (2) zapobiega uszkodzeniom wewnątrz korpusu zaworu spowodowanym kawitacją.

Paraboliczna konstrukcja wtyczki regulującej (3) zapewnia precyzyjną regulację i stabilność przy niskim przepływie. Ponadto zmniejsza hałas i wibracje.

Zawory regulacyjne ze zmniejszonym i pełnym przelotem

Zawory regulacyjne AVK są dostępne w średnicach DN50-600, w wersjach ze zredukowanym i pełnym przelotem. W większości zastosowań odpowiednie są zawory regulacyjne ze zmniejszonym otworem, ponieważ mniejszy otwór często zapewnia dokładniejszą regulację. Zalecane są zawory regulacyjne z pełnym przelotem, jeśli potrzebne są wysokie wartości Kv, np. przed hydrantami lub gdy wymagane są bardzo małe straty ciśnienia.
