AVK OBEJMA SIODŁOWA, SWIC-ST, PN16
Zintegrowana z wiertłem do rur metalowych i AC, gwintowany wylot 2''
AVK Armadan
mieści się przy ul. Jakubowskiej 1, 62-045 Pniewy.
Obejma siodłowa z zintegrowanym wiertłem (SWIC) do nawiercania pod ciśnieniem w rurach stalowych, żeliwnych lub AC; nie do rur PE lub PVC, Do wody o temp. max. 70° C

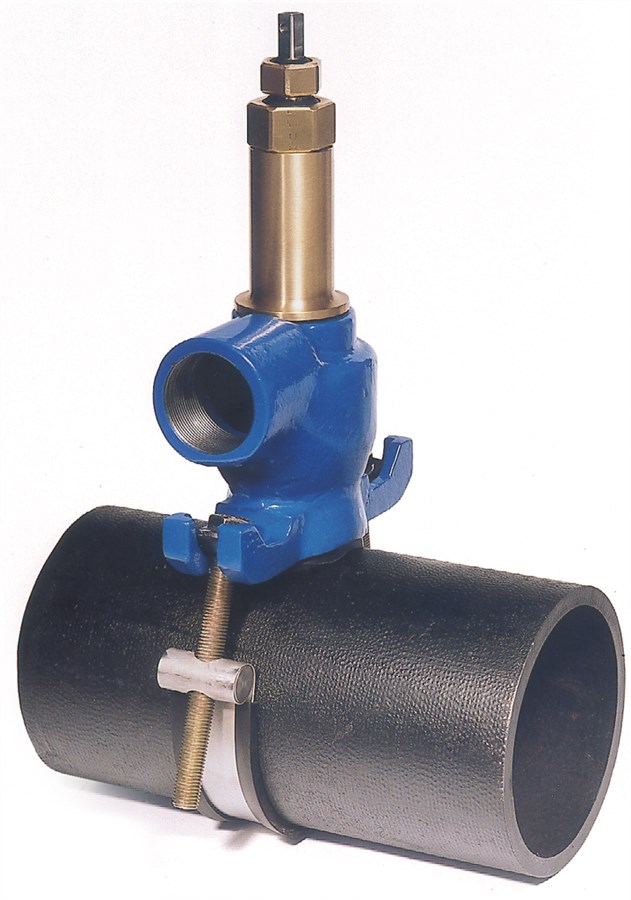

Obejmy AVK serii 727 są przeznaczone do montażu na już istniejących i oddanych do użytku rurach wodociągowych, gdzie można je wykorzystać do podłączenia nowej linii zasilającej bez przerywania przepływu. Wbudowane wiertło przecina rurę i zapewnia szybką i bezproblemową instalację. Po wycięciu otworu obejma siodłowa działa jak zwykła zasuwa przyłączeniowa.
| Warianty 727/08-01 | |
|---|---|
| Typ przyłącza | Wszystkie typy rur |
| Materiał | Żeliwo sferoidalne |
| Ciśnienie nominalne | PN16 |
| Kierunek zamknięcia | Zamknięcie zgodnie z ruchem wskazówek zegara (CTC) |
Cechy
- Zestaw obejmuje rury o rozmiarach od 88 do 345mm, czyli średnice DN80-300.
- Opaska i śruby ze stali nierdzewnej.
- Górna część i wałek wiertła z mosiądzu.
- Wszystkie części żeliwne pokryte powłoką epoksydową zgodnie z DIN 3476.
Pliki do pobrania
Karta katalogowa
Tabela danych
Przewiń, aby uzyskać więcej informacji
| Nr katalogowy | DN/DN |
BSP gwint Cal |
Waga kg |
|---|---|---|---|
| 727-08-06-21000 | 80-300 | 2" | 6,4 |
Zapytanie
Przewiń, aby uzyskać więcej informacji

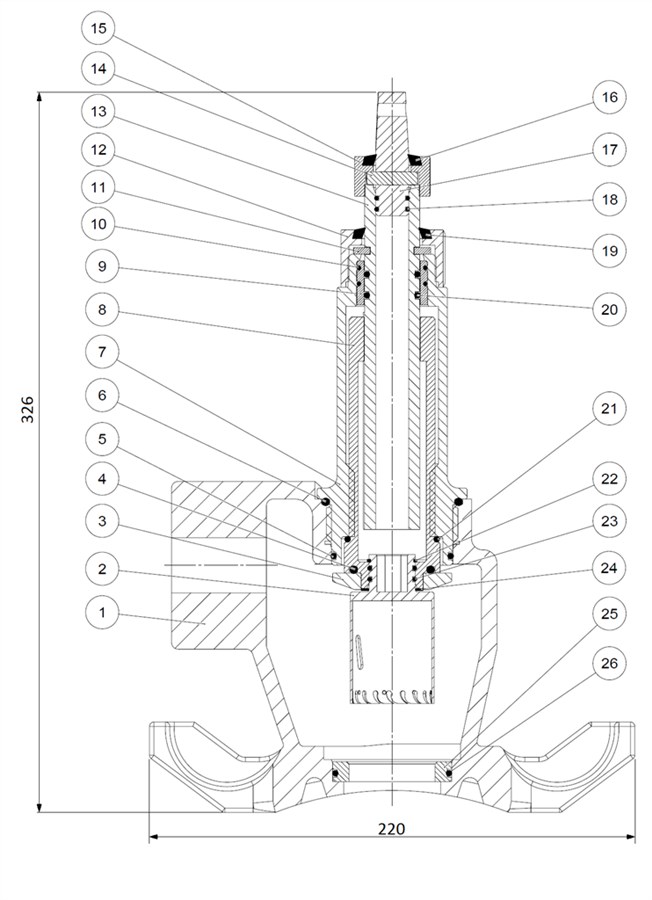

Wykaz elementów budowy
| 1. | Korpus | Żeliwo sferoidalne GJS-400-15 (GGG-40) |
| 2. | Wiertło | Stal szybkotnąca HSS |
| 3. | Uszczelka | POM |
| 4. | O-ring | Guma EPDM |
| 5. | O-ring | Guma EPDM |
| 6. | O-ring | Guma EPDM |
| 7. | Część górna | Mosiądz, CW617N |
| 8. | Wałek | Mosiądz, CW617N |
| 9. | Tuleja niełamliwa | PA 6.6 |
| 10. | O-ring | Guma EPDM |
| 11. | Pierścień | Mosiądz, CW617N |
| 12. | Część górna | Mosiądz, CW617N |
| 13. | Trzpień | Stal nierdzewna 1.4301 |
| 14. | Sworzeń | Stal nierdzewna 1.4301 |
| 15. | Nakrętka wrzeciona | Mosiądz, CW617N |
| 16. | Okładka ochronna | Guma SBR |
| 17. | Nasadka wrzeciona | Stal nierdzewna 1.4301 |
| 18. | O-ring | Guma EPDM |
| 19. | Okładka ochronna | Guma SBR |
| 20. | O-ring | Guma EPDM |
| 21. | O-ring | Guma EPDM |
| 22. | Pierścień ustalający | Stal nierdzewna 1.4301 |
| 23. | O-ring | Guma EPDM |
| 24. | Pierścień oporowy | POM |
| 25. | Siedzisko zasuwy | Mosiądz, CW617N |
| 26. | O-ring | Guma EPDM |
